TIP

AC6 的 armlink 移植自 AC5，所以下面的内容 AC5/AC6 通用

简介

分散加载文件（scatter-loader file，文件后缀为 sct）是 ARM Compiler (AC5/AC6) 所需要的链接控制文件。简单来说，这个文件描述了 RAM/ROM 的地址与大小，变量、代码放哪里，怎么放，这些事是链接器来干的。

简单的内存布局不需要手动编写 sct 文件，使用 MDK, EIDE 自带的 RAM/ROM Layout 足矣。只需要设置起始地址与大小（偏移量）就可以了。

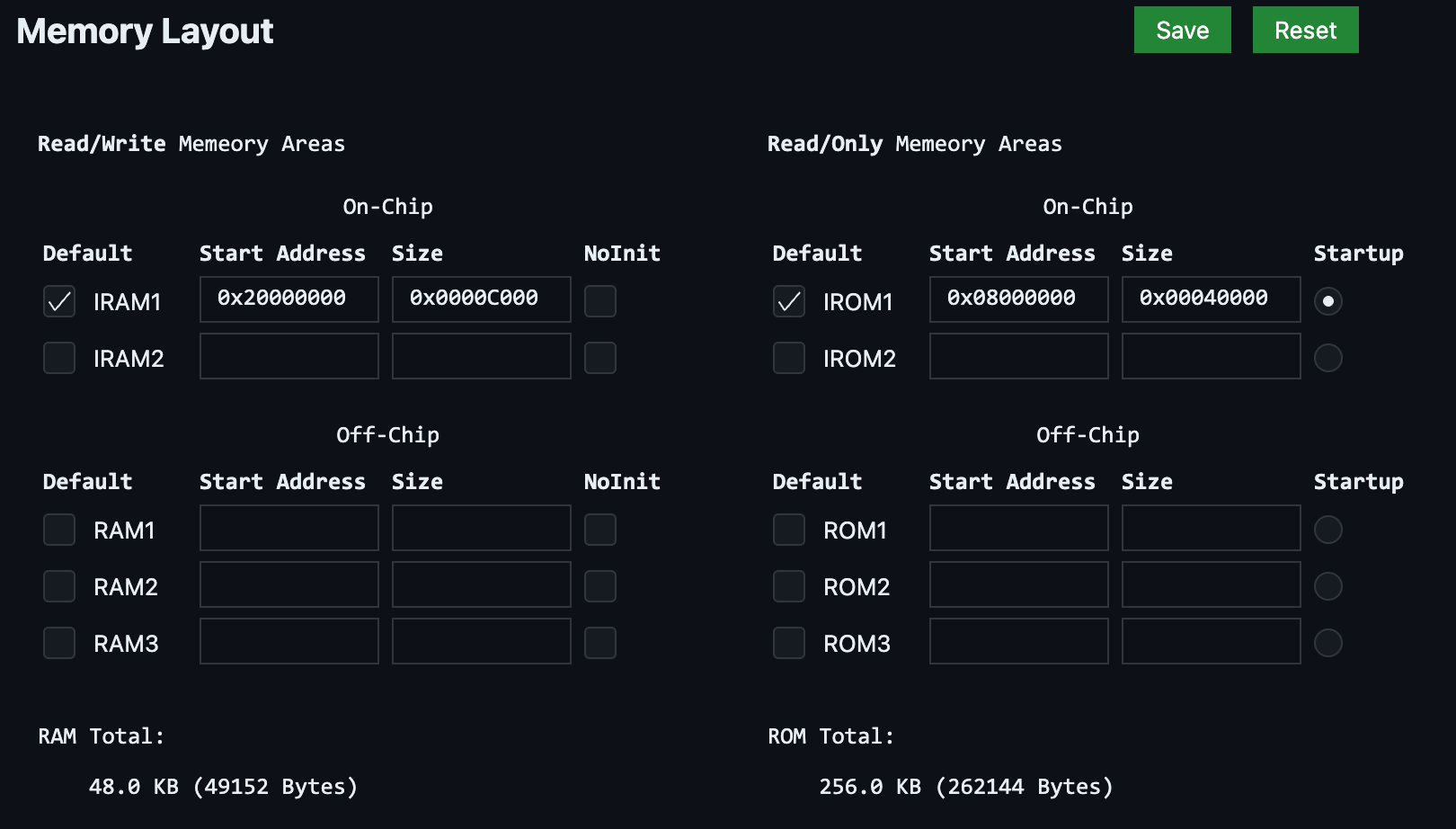

STM32F103RC 的 RAM/ROM 布局

其实，在 MDK, EIDE 等 IDE 编译之前，会自动根据这个 GUI 里的设置生成一个 sct 文件供 armlink 使用，仔细观察编译目录就会发现 sct 文件。上面 STM32F103RC 的 RAM/ROM Layout 设置，EIDE 生成的 sct 文件如下：

; ******************************************************************
; *** Scatter-Loading Description File generated by Embedded IDE ***
; ******************************************************************

LR_IROM1 0x08000000 0x00040000 {
	ER_IROM1 0x08000000 0x00040000 {
		*.o (RESET, +First)
		*(InRoot$$Sections)
		.ANY (+RO)
		.ANY (+XO)
	}
	RW_IRAM1 0x20000000 0x0000C000 {
		.ANY (+RW +ZI)
	}
}

但是，如果遇到一些复杂内存布局的 MCU，或者需要用到外部 ROM/RAM 的程序，需要管理多块内存的时候，仅仅使用此 GUI 就显得捉襟见肘了。什么时候建议使用分散加载文件呢？下面是 ARM 官方的建议：

When to use scatter-loading - ARM Compiler armlink User Guide Version 5.06

• 复杂的存储布局：代码和数据必须明确指定存储区域
• 多种存储类型：例如一个系统包含多种存储区域，如内部 Flash、内部 SRAM、高速 SRAM、外部 SDRAM、外部 ROM 等。这时候就需要 sct 文件去描述这些存储区域
• 地址映射的外设：例如 FMC、QSPI 等外设。通常扩展的 SDRAM 需要用到 FMC，sct 文件可以描述这些存储区域，并且可以很方便地访问
• 固定常量内容位置：如果一些代码内容不会变化，且在一个固定的地址，不需要重新擦写（Flash 擦写也是有寿命的）即使周围的程序已经修改后重新编译，这部分固定位置的代码不会受影响。这对一些 GUI 程序非常有用，图片、字库这类资源通常非常大，但是又不会经常修改，每次改代码重新编译不仅下载费时间，芯片频繁擦写还会导致 Flash 寿命变短
• 指定堆栈位置：默认情况下，堆栈由链接器自动分配。可以手动指定堆栈的分配区域

以下应用场景我建议手动编写分散加载文件：

• 内存布局较为复杂，需要手动指定存储区域，例如 STM32H7
• 应用程序需要用到 Bootloader，一部分 ROM 存储 Bootloader 代码；另一部分 ROM 存储应用代码
• 需要用到外部 Flash 外扩 ROM 空间，例如使用 QSPI Flash 存储数据或者代码

加载域与运行域

WARNING

这里以及后面所说的变量都指的是静态变量，函数的局部变量、malloc 分配的动态内存都不属于此部分变量。

简单来说，一个程序要运行，需要 ROM 存储代码，运行时需要将数据从 ROM 加载到 RAM 来执行。那么，ROM 就可以理解为加载域，负责将数据和指令加载到 RAM 中执行；RAM 就可以理解为执行域，负责存储数据执行代码。下图是一个简单的内存布局图：

STM32F103RC 内存布局

左侧是加载域视图；右侧是运行域视图。加载域中包含 RO Section 和 RW Section，存储在 ROM 中；在上电后，先将加载域 RW Section 的数据复制或者解压到运行域 SRAM 中的 RW Section 中，SRAM 中的 ZI Section 进行零填充，RO Section 仍然在 ROM 区域，等待 CPU 调用。一个加载域可以包含多个运行域。

在 C 程序中，程序段可以分为 .bbs , .text 段等（内存布局），在 armlink 中定义的数据类型以及他们对应的程序段如下：

• XO (Execute Only): 只执行数据，就是 Code，对应 .text ，即代码段，通常存储在 ROM 中
• RO (Read Only) Data: 只读数据，对应 .rodata 段，通常存储在 ROM 中，const 修饰的静态变量
• RW (Read and Write) Data: 可读写数据，对应 .data 段，存储在 RAM 中，赋初始值的静态变量
• ZI (Zero Initialized) Data: 初始零数据，对应 .bss 段，存储在 RAM 中，静态变量区，与 RW 的区别在于 ZI 没有赋初始值，默认为 0

RW 的初始值需要存储在 ROM 中，上电需要加载到 RAM 中，给变量赋初值。所以镜像大小等于 Code + RO Data + RW Data。这就是 ARM Compiler 每次编译完成输出的信息：

# 编译工程 1 输出信息：
Program Size: Code=25340 RO-data=2272 RW-data=655520 ZI-data=33562800

Total RO  Size (Code + RO Data)                27612 (  26.96kB)
Total RW  Size (RW Data + ZI Data)          34218320 (33416.33kB)
Total ROM Size (Code + RO Data + RW Data)      32804 (  32.04kB)

# 编译工程 2 输出信息：
Program Size: Code=18516 RO-data=1056 RW-data=80 ZI-data=8472

Total RO  Size (Code + RO Data)                19572 (  19.11kB)
Total RW  Size (RW Data + ZI Data)              8552 (   8.35kB)
Total ROM Size (Code + RO Data + RW Data)      19652 (  19.19kB)

armlink 对 RW data 的压缩

Optimization with RW data compression - ARM Compiler armlink User Guide Version 5.06

我们发现，上面工程 1 的 ROM Size != Code + RO Data + RW Data (32804 != 25340 + 2272 + 655520) ，这是怎么回事呢？原来是 armlink 会压缩 RW-data。

当 压缩后的RW-data + 解压缩程序大小 < 解压后的RW-data大小 时，armlink 会对 RW-data 压缩，在上电后解压到 RAM 中。所以实际镜像大小不完全等于 Code + RO + RW。

可以使用 --datacompressor off 选项关闭压缩，关闭后编译工程 1 的信息如下：

Program Size: Code=25276 RO-data=2272 RW-data=655520 ZI-data=33562800

Total RO  Size (Code + RO Data)                27548 (  26.90kB)
Total RW  Size (RW Data + ZI Data)          34218320 (33416.33kB)
Total ROM Size (Code + RO Data + RW Data)     683068 ( 667.06kB)

可以发现 ROM 大小是对得上 Code + RO + RW 的，打开压缩可以减小镜像体积，上面打开压缩选项的情况下镜像大小仅为 32.04 kB，不压缩大小为 667.06 kB。这对于体积敏感的应用场景十分重要。

我们可以输入以下指令查看压缩器：

➜  ~ armlink --datacompressor list
Product: Keil MDK Community (non-commercial free of charge)
Component: Arm Compiler for Embedded 6.24
Tool: armlink [xxxxxx]
To use a specific compressor pass the number of the compressor.

 Num  Compression algorithm
 =============================================================================
   0  Run-length encoding
   1  Run-length encoding, with LZ77 on small repeats
   2  Complex LZ77 compression

这三种压缩器的特点如下：

• 压缩器 0 在有大量零字节数据，很少非零字节数据的情况下表现较好
• 压缩器 1 在有很多重复的非零数据的情况下表现较好
• 压缩器 2 在数据包含很多重复值的情况下表现较好

当数据中包含很多零字节数据（>75%）时，链接器倾向使用压缩器 0 和 1；当数据包含较少零字节数据（<10%）时，链接器会选择压缩器 2。如果镜像没有明显的特征，链接器会使用所有压缩器压缩一遍，选择压缩体积最小的那个。

在编译时可以用 --datacompressor x 可以指定上述三种压缩器， x 可以是 0-2 。目前不支持自己添加压缩器。

armlink 会根据镜像代码自动选择解压器的代码类型。如果镜像只包含 ARM code，解压器会使用 ARM code；如果镜像包含 Thumb code，解压器会使用 Thumb code。

分散加载文件语法

WARNING

以下代码仅在 Arm Compiler for Embedded 6.24 测试通过，测试平台为 macOS Sequoia 15.5 (Apple M4)，未在其他版本的编译器、AC5 下测试，可能有不兼容的语法。

在搞清楚什么是加载域、运行域以及 RO、ZI、RW 这些名词的概念后，我们来看看分散加载文件的语法。以上面自动生成的 STM32F103RC 的分散加载文件为例，来分析一下分散加载文件的语法，以及如何编写分散加载文件。

LR_IROM1 0x08000000 0x00040000 {		; 加载域 LR_IROM1, 起始地址 0x08000000, 大小 0x0004000
	ER_IROM1 0x08000000 0x00040000 {	; 运行域 ER_IROM1, 起始地址 0x08000000, 大小 0x0004000
		*.o (RESET, +First) 			; 所有的 .o 文件, RESET放在最前面`优先(+First)`放这里
		*(InRoot$$Sections)				; 库文件也放这里
		.ANY (+RO)						; 所有`未指定`地址的 RO 数据放这里
		.ANY (+XO)						; 所有`未指定`地址的 XI(代码) 数据放这里
	}
	RW_IRAM1 0x20000000 0x0000C000 {	; 运行域 RW_IRAM1, 起始地址 0x20000000, 大小 0x0000C000
		.ANY (+RW +ZI)					; 所有`未指定`位置的 RW, ZI 数据放这里
	}
}

注释以分号开始。

定义加载域与运行域

一级大括号定义加载域，二级大括号定义运行域。加载域的大括号中只能写运行域定义，运行域的大括号中只能写输入节描述。不可以在加载域里写输入节描述，也不可以在运行域中定义运行域。

加载域 1 名称 起始地址 大小 属性 {
	运行域 1 名称 起始地址 大小 属性 {
		输入节描述
	}

	运行域 2 名称 起始地址 大小 属性 {
		输入节描述
	}
}

加载域 2 名称 起始地址 大小 属性 {
	运行域 3 名称 起始地址 大小 属性 {
		输入节描述
	}

	运行域 4 名称 起始地址 大小 属性 {
		输入节描述
	}
}

大小可以省略（省略后默认为 4 GB），属性也可以省略。名称不能重复，区域不能重叠，起始地址必须 8 字节对齐（也就是 8 的整数倍）。这里的大小单位均为字节。

加载域 (Load region)

Load region attributes - ARM Compiler armlink User Guide Version 5.06。

运行域 (Execution region)

Execution region attributes - ARM Compiler armlink User Guide Version 5.06。

• ABSOLUTE
• ALIGN x ，x 字节对齐
• UNINIT ：即不要初始化运行域。这个属性在外部 RAM 中很重要，一般情况下，想要访问外部 RAM 需要初始化控制器，例如 STM32 外扩 RAM 通过 FMC 总线实现，使用前需要初始化 FMC 控制器，否则进入 HardFault 。默认情况下，定义的 RAM 块在进入 main 函数前会 Zero fill，也就是清零。这时候外部 RAM 还没有初始化，访问这块内存会直接进入 HardFault

输入节描述 (Input Section Description)

Section-related symbols - ARM Compiler armlink User Guide Version 5.06

Input sections, output sections, regions, and program segments - ARM Compiler armlink User Guide Version 5.06

Components of an input section description - ARM Compiler armlink User Guide Version 5.06

Placement of ARM C and C++ library code - ARM Compiler armlink User Guide Version 5.06

编译器编译完源代码生成的对象文件中包含代码、变量等各种不同类型的数据。这些都会标记为不同的属性，即 RO, RW, XO, ZI ，它们将会作为链接器的输入。我们需要知道编译器是如何描述它们的，才可以把数据和代码放在指定位置。

一个输入节描述构成如下：

输入节描述

输入节模块名可以是编译生成的对象文件 (.o)，可以是库文件 (.lib)。也可以是文件的路径，可以用引号包裹。

可以使用通配符匹配文件，例如 *.o ，大小写不敏感。如果只写一个 * ，代表匹配所有对象文件和库。

WARNING

不可以在多个运行域中用 * 匹配，最好使用 .ANY 来代替。 * 的优先级比 .ANY 高。

TIP

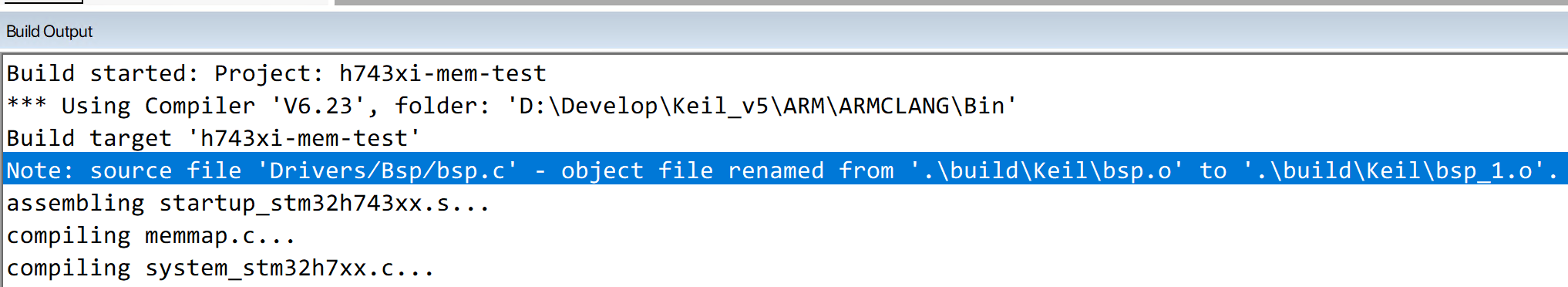

通常情况下，编译的对象文件名和源文件名称是一样的。如果一个工程中有重名的源文件，有些 IDE（例如 Keil）可能会加数字后缀来区分，这一点是需要注意的。

输入节属性也就是我们说的不同类型的数据，大小写不敏感，属性前需要一个加号，例如 +RO

属性名称	别名	说明
RO-CODE	CODE	RO 代码部分
RO-DATA	CONST	const 常量部分
RO	TEXT	包括 RO-CODE 和 RO-DATA
RW-DATA		有初始值的静态变量
RW-CODE		RW 代码部分
RW	DATA	包括 RW-CODE 和 RW-DATA
XO		只执行部分
ZI	BSS	无初始值的静态变量
ENTRY		包括 ENTRY 入口点的 section

还有两个伪属性 FIRST 和 LAST 。为什么叫伪属性呢？因为它不属于上述任何一种数据类型，它的作用是指定数据存放位置，不让链接器自动排序。 FIRST 是放在运行域的开头， LAST 是放在运行域的末尾。需要注意，运行域中的 FIRST 和 LAST 只能个出现一次。

下面是一个例子：

LR_IROM1 0x08000000 0x00040000 {
	ER_IROM1 0x08000000 0x00040000 {
		*.o (RESET, +First)
		*(InRoot$$Sections)
		.ANY (+RO)
		.ANY (+XO)
	}
	RW_IRAM1 0x20000000 0x0000C000 {
		.ANY (+RW +ZI)
		main.o (+RO)
	}
	RW_IRAM1 0x20001000 0x00001000 {
		main.o (+ZI)
		"/path/to/example/lib/example.lib" (+RW +ZI)
	}
}

这里第三行我们给 RESET 加了 First ，也就是将 RESET 放在 ER_IROM1 的开头处。而 RESET 是在启动文件中定义的中断向量表：

; Vector Table Mapped to Address 0 at Reset
                AREA    RESET, DATA, READONLY
                EXPORT  __Vectors
                EXPORT  __Vectors_End
                EXPORT  __Vectors_Size

__Vectors       DCD     __initial_sp                      ; Top of Stack
                DCD     Reset_Handler                     ; Reset Handler
				...
                DCD     SysTick_Handler                   ; SysTick Handler

                ; External Interrupts
                DCD     WWDG_IRQHandler                   ; Window WatchDog interrupt ( wwdg1_it)
				...
                DCD     WAKEUP_PIN_IRQHandler             ; Interrupt for all 6 wake-up pins
__Vectors_End

__Vectors_Size  EQU  __Vectors_End - __Vectors

                AREA    |.text|, CODE, READONLY

我们可以查看 map 文件来验证 RESET 是否在最开头：

Memory Map of the image
  Image Entry point : 0x08000299
  Load Region LR_IROM1 (Base: 0x08000000, Size: 0x000a76b0, Max: 0x80000000, ABSOLUTE, COMPRESSED[0x00009418])
    Execution Region ER_IROM1 (Base: 0x08000000, Size: 0x00007604, Max: 0x00008000, ABSOLUTE)
    Base Addr    Size         Type   Attr      Idx    E Section Name      Object
    0x08000000   0x00000298   Data   RO        93     RESET               startup_stm32h743xx.o
	...

除了我们编写的代码外，还有一些编译器内建组件，例如 C/C++ 库函数。可以使用 *armlib* 或 *cpplib* 来指定。

但是有些 C 库的 section 必须在根域，例如 __main.o , __scatter*.o , __dc*.o , 和 *Region$$Table 。只需要用 InRoot$$Sections ，就可以可以让链接器自动指定存放位置。

示例

以 STM32H743II 为例，该芯片的 RAM 分为 TCM、AXI、SRAM1-4，这几块内存区域速度不同、访问权限不同，且地址不连续。例如，STM32H743 中仅 MDMA 能访问 TCM 内存，BDMA 仅能访问 SRAM4，还有 Cache, MPU 来掺合一脚，这时候就需要手动管理内存区域，设置不同 DMA 使用不同的内存区域。下表是 STM32H743II 的内存表以及 DMA 访问权限，同时我们添加一个外部 SRAM，我们以此为例来编写一个 sct 文件。

RAM 区域	起始地址	空间大小（偏移量）	MDMA	DMA	BDMA
DTCM	0x20000000	128 KB (0x20000)	x
AXI-SRAM	0x24000000	512 KB (0x80000)	x	x
SRAM1	0x30000000	128 KB (0x20000)	x	x
SRAM2	0x30020000	128 KB (0x20000)	x	x
SRAM3	0x30040000	32 KB (0x8000)	x	x
SRAM4	0x38000000	64 KB (0x10000)	x	x	x
SDRAM	0xC0000000	32 MB (0x2000000)	x	x
